HPC015. Bezprzewodowy, tani, licznik osób.
Domena do sprzedania.

Proponujemy tani bezprzewodowy, miniaturowy, bateryjny licznik osób z pamięcią raportów. Obsługuje szerokie przejścia. Liczy oddzielnie osoby wchodzące i wychodzące. Ten licznik osób może także liczyć tylko osoby wchodzące lub tylko wychodzące. Błyskawiczny montaż- wystarczy przykleić po obu stronach wejścia. Oferujemy też płytkę ułatwiającą montaż na słabych tynkach.
Przejdź do oferty ->

licznik osób licznik osób

Zalety licznika osób HPC015:

  • Łatwe przenoszenie danych na komputer - zwykłym pendrive lub aplikacja.
  • Niewielkie wymiary.
  • Zasilanie bateryjne – urządzenie całkowicie bezprzewodowe.
  • Obsługuje szerokie przejścia - do 25 metrów
  • Łatwy montaż.
  • Rozpoznawanie kierunku – liczy oddzielnie wejścia i wyjścia
  • Automatycznie tworzy raporty z podziałem na dni i miesiące
  • Raporty na komputerze
  • Nie wymaga żadnej infrastruktury informatycznej

Opis licznika klientów.

Miniaturowy licznik klientów z rozpoznawaniem kierunku zawierający dwa urządzenia – nadajnik i odbiornik.
Odbiornik wyposażony jest w dwa ukryte przyciski dotykowe oraz wyświetlacz, które pozwalają na konfigurację urządzenia i odczyt danych.
Licznik klientów nie wymaga żadnej infrastruktury informatycznej a dane na komputer przenosi się standardowym pendrive.
Zalecane wejscia: drzwi na zewnątrz, rozsuwane, rolety, przejścia bez drzwi.
Niezalecane: drzwi otwierane do środka.
Wymiary urządzeń: 66x50x23mm
Maksymalna szerokość przejścia 25 metrów.
Zasilanie: litowa bateria ER18505 3,6V 3Ah – 4Ah.
Pamięć: suma wejść i wyjść w każdym z ostatnich 30 dni
suma wejść i wyjść w każdym z ostatnich 12 miesięcy
Masa odbiornika 43g.
Masa nadajnika 38g.
Licznik przeznaczony do pracy wewnątrz, nie jest odporny na warunki atmosferyczne!!!

1. Istotne elementy licznika osób.

2. Instalowanie baterii w liczniku osób

Czujniki są zasilane bateriami typu ER18505, 3,6V.

Gdy w odbiorniku miga żółty LED lub w nadajniku czerwony LED, to należy wymienić baterię, uważając na zachowanie biegunowości.


3. Montaż czujników.

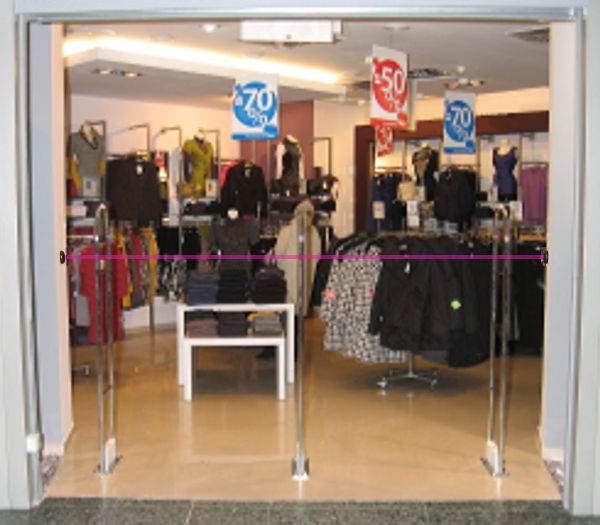

Czujniki należy przykleić po obu stronach przejścia stronami frontowymi do siebie przy pomocy załączonych folii dwustronnie klejących. Powinny być zawieszone tej samej wysokości i wycelowane w siebie nawzajem.


Uwagi:

Jeżeli promień z nadajnika prawidłowo dociera do odbiornika, to nie świecą się na nim żadne Ledy, w przeciwnym przypadku miga w nim czerwony LED.

Jeżeli podłoża na których instaluje się czujniki nie są równoległe, można zastosować metalowe wsporniki lub kątowniki.

Promienie przechodzą przez szklane drzwi, jeżeli kąt padania jest mniejszy od 30°.

4. Ustawienia odbiornika.

Odbiornik jest obsługiwany przy pomocy dwóch przycisków. Jeżeli te nie są naciskane, wyświetlacz gaśnie po 10 sekundach. Aby wejść do ustawień należy przy wygaszonym wyświetlaczu nacisnąć przycisk do momentu, jak zaświeci wyświetlacz. W momencie zapalenia się wyświetlacza na chwilę zwolnić przycisk i nacisnąć ponownie, aż wyświetli się DateTime Set. Naciskając krótko lewy przycisk przechodzimy do następnych ustawień, naciskając prawy do poprzednich ustawień.

1. DataTime Set - 2. Data Browse - 3. Work Period - 4. Probe Speed - 5. Save Interval

Można też podłączyć odbiornik do komputera i konfigurować go przez aplikację.

Ustawianie czasu systemowego.

1. DataTime Set
▼K1   K2▼

Długie wciśnięcie przycisku k1 spowoduje wejście do ustawiania czasu systemowego. Krótkie wciskanie K1 lub K2 zwiększa lub zmniejsza cyfrę na określonej pozycji, długie przyciśnięcie K1 przesuwa do następnej pozycji, długie przyciśnięcie K2 zapisuje ustawienie.

Ustawianie godzin pracy licznika osób

Ustawiając godziny pracy licznika można oszczędzić baterię i pamięć

3. Work Period
▼K1   K2▼

Ustawianie godzin pracy licznika. Długie naciśnięcie K2 zapisuje ustawienie.

Ustawianie szybkości detekcji.

4. Probe Speed
  ▼K1   K2▼

Szybkość detekcji, zalecamy ustawienie dużej szybkości.  Odpowiednio należy ustawić nastawnik w nadajniku. Ustawienie uaktywni się po resecie zasilania nadajnika. Długie naciśnięcie K2 zapisuje ustawienie.

Opis nastawnika w nadajniku.


Mała szybkość Duża

Oznaczenie ON OFF
1 Duża szybkość Mała szybkość
2 Duża moc Mała moc

Interwał zapisu danych.

5. Save Interval
  ▼K1    K2▼

Ustawienia: Real time / 1 minute / 30 minutes / 1 hour, itd. Uwaga – długie naciśnięcie K1 zapisuje ustawienie.

Odbiornik zapisuje zliczenia co ustawiony okres. Real time oznacza zapisywanie od razu każdego przejścia. Pojemność pamięci odbiornika to 3200 ostatnich rekordów.

Przykłady.

Zapis co godzinę, 12 godzin pracy dziennie, 3200/12= 266 ostatnich dni będzie zapisane w pamięci.

Przy ustawianiu „Real time” w pamięci zapisane będą tylko ostanie 3200 przejść.

5. Przeglądanie i eksport danych z licznika osób:

  • Przeglądanie danych na wyświetlaczu urządzenia Data Browse.

Wejdź do menu, wybierz "2 Data browse " i zatwierdź długim naciśnięciem przycisku K1. Długim naciśnięciem K1 wybiera się daty year/month/day, krótkim naciśnięciem K1 K2 wybiera się rekordy.

Może wysyłać zapytania o łączny roczny ruch odwiedzających z ostatnich 3 lat/całkowitą liczbę miesięcznie w ciągu ostatnich 12 miesięcy i całkowitą liczbę dziennie w ciągu ostatnich 30 dni.

  • Eksport danych do aplikacji na komputerze przez kabel USB. Więcej szczegółów w opisie aplikacji.

  • Eksport danych na dysk USB (pendirve).


Zalecany jest dysk USB o pojemności poniżej 32GB, dopuszczalny jest tylko format FAT32. Dysk podłączamy do licznika załączonym kabelkiem/konwerterem na Micro USB.

Wejdź do menu “8. Cache Manage”, wybierz „a. Download now”, poczekaj na zakończenie pobierania. Licznik czujnika zapewnia tylko funkcję eksportu nie pobranych danych. Jeśli chcesz ponownie pobrać wszystkie dane z czujnika, musisz najpierw wykonać „c. Download again”, a następnie „a. Download now”.

Zabronione jest wykonywanie jakichkolwiek innych działań podczas procesu pobierania rekordów danych. Identyfikator każdego urządzenia licznika czujnika jest unikalny, na dysku utworzone zostaną katalogi według różnych kodów identyfikacyjnych ułatwiające zarządzanie rekordami danych z wielu urządzeń. Wyciągnij dysk, gdy zakończy się pobieranie. Dysk można potem przeglądać na komputerze. Są na nim pliki, które można zaimportować do Excell.



System letronikVISITORS


Oferujemy też bezpłatnie skrypt, który odczytuje dane z dysku i wysyła do webowego systemu prezentacji letronikVISITORS. Raporty dostępne są wtedy na stronie www. Strona może gromadzić i prezentować dane ze wszystkich sklepów sieci handlowej.

6. Kasowanie danych.

Wybierz z menu “cache management” menu, następnie “b Empty i naciśnij dłużej K2.

Długie naciśnięcie K2 skasuje całą pamięć

Długie naciśnięcie K1 - powrót .

Kasowanie jest bezpowrotne, używać ostrożnie!

Kasowanie usuwa tylko rekordy danych, wszystkie ustawienia urządzenia pozostają niezmienione.

7. Znaczenie Ledów.

Kolor

Odbiornik

Nadajnik

Czerwony

Miga jak zasłonięty

Miga jak słaba bateria

Niebieski

Miga jak czytane i zapisywane dane

6 mignięć przy starcie

Żółty

Miga przy aktywacji przycisków lub słabej baterii


8. Rozwiązywanie problemów:

8.1 Ciągłe miganie czerwonego leda w odbiorniku:

8.1.1. Nadajnik i odbiornik nie są wycelowane w siebie.

Rozwiązanie: Wycelować czujniki – umieścić na tej samej wysokości z zachowaniem równoległości płyt czołowych czujników.

8.1.2. Przeszkoda między nadajnikiem i odbiornikiem.

Rozwiązanie: Usunąć przeszkodę.

8.1.3. Słaba bateria w nadajniku.

Rozwiązanie: Wymienić baterię.

8.1.4. Niezgodność szybkości detekcji w nadajniku i odbiorniku.

Rozwiązanie: Uzgodnić ustawienia w nadajniku i odbiorniku.


8.2 Żółty led stale miga w odbiorniku.

Bateria w odbiorniku słaba, należy wymienić baterię.


8.3 Żółty led stale świeci w odbiorniku.

Kontakty przycisków dotykowych nie dotykają do wieczka obudowy. Rozciągnąć trochę sprężynki kontaktów, aby dobrze przylegały do wieczka.


8.4 Licznik liczy tylko w jednym kierunku lub przypadkowo.

8.4.1. Nadajnik i odbiornik nie są wycelowane w siebie.

Rozwiązanie: Wycelować czujniki – umieścić na tej samej wysokości z zachowaniem równoległości płyt czołowych czujników.

8.4.2. Odbiornik odbiera zakłócające promieniowanie podczerwone z innego urządzenia.

Rozwiązanie: Usunąć źródło zakłóceń lub przenieść czujniki w inne miejsce.

8.4.3. Zakłócenia od silnego źródła światła w pobliżu odbiornika.

Rozwiązanie: Usunąć źródło światłą lub przenieść czujniki w inne miejsce. Zamienic miejscami odbiornik i nadajnik.


8.5 Przy dużej odległości między nadajnikiem i odbiornikiem czerwony led w odbiorniku stale miga.

Rozwiązanie: Przełączyć kontakt nr 2 przełącznika w nadajniku w pozycję ON i zrestartuj zasilanie nadajnika. Nadajnik zacznie pracować w modzie dużej mocy i usterka zostanie wyeliminowana.

9. Interpretacja wyników.

Licznik liczy osoby, które znalazły się w wiązce promieni licznika, nawet jeżeli przez nią nie przeszły na drugą stronę. Jeżeli osoby kręcące się przed sklepem będą "zawadzać" o wiązkę, wykazywana liczba wchodzących może być większa niż wychodzących. Jeżeli natomiast osoby oglądające ekspozycję w sklepie będą trafiać w wiązkę, wykazywana ilość wychodzących może być większa niż wchodzących.

Aktualizacja 2025.02.25
